Upínací systém nastavil celý rozsah nulového upínacieho systému, ktorý pomáha novej revolúcii pri obrábaní!

Celý rozsah gripperov s nulovým bodom vyvinutý spoločnosťou Suidel je všestranný a môže byť nainštalovaný v strojových paletách, substrátoch, štvorcových doštičkách, stĺpcoch, vežiach a rotujúcich mostoch pre všetky bežné mechanické procesy, ako je frézovanie, otáčanie, mletie, korózia a testovacie lavičky pre zariadenia na montáž. Rýchlo zmenu uchopenia vyrobených z vysokokvalitnej nástrojovej ocele sú mechanicky zovreté a odomknuté. Vlastnosti úplného rozsahu upínajúcich systémov Suyi de sú: jednoduché a odolné, ľahko čistiteľné, úplné dizajn balenia a presnosť polohy vysokej polohy.
Vďaka bohatým skúsenostiam v oblasti mechanického spracovania naďalej obohacujeme produktovú zostavu pre rafinovanejšiu a inteligentnejšiu výrobu strojových strojov a uspokojujeme rôzne potreby riešení inovatívnych riešení v oblasti upínacích technológií pre zákazníkov, aby si mohli zvoliť, pomáhajú podnikom vytvárať vysokú účinnosť, vysokokvalitnú a kvalitnú výrobnú linku obrábania.
Séria Systému s rýchlym zmenou Gripper
01
Manuálne série polohovača nula

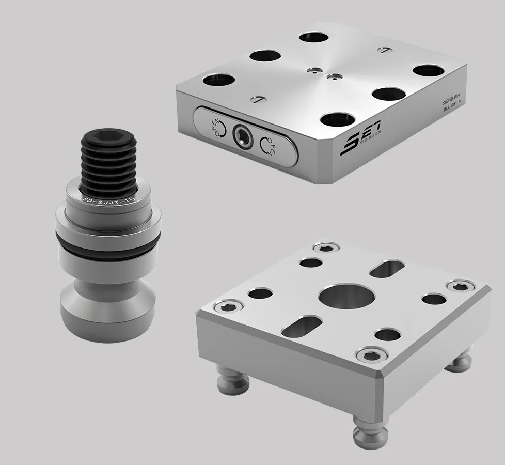

▲ Manuál so štyrmi jednotlivými polohovými manuálnymi paletami manuálny uzamykací kolík
Vďaka kombinácii manuálneho systému na polohovanie nulových nulov a manuálnej VICE sa rýchlo realizuje modulárny dizajn silného blokovania, ktorý môže realizovať rýchle upínanie mimo strojového stroja a zlepšiť efektívnosť spracovania.
Vlastnosti polohy
Manuálne upína a odomknite
Materiál: z nehrdzavejúcej ocele (alebo zvyk)
Tvrdenie povrchu a piest
Opakovaná presnosť umiestnenia <± 0,01 mm
Maximálny krútiaci moment: 60nm
Paleta
Materiál: Die Ocen (alebo Custom)
Je možné prispôsobiť špeciálne požiadavky
Funkcie hmoždinky
tvrdenie
Funkcia obmedzenia slobody smerov X a Y
02
Viceprezident

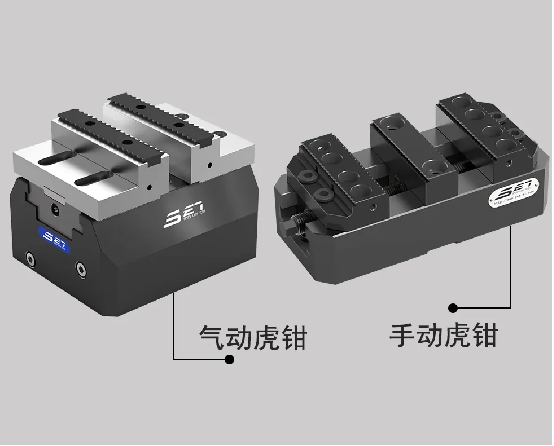

▲ Pneumatické zverák manuálne zverák
Suede Vice sa môže použiť v spojení so systémom polohy nulového bodu na rýchle zmenu celého upínacieho zariadenia v sekundách. Plochý dizajn a bez priestoru, zvlášť vhodné pre automatizačné riešenia s ukladaním obrobku v kombinácii so systémami s rýchlou menou.
Manuálne zverené funkcie
Manuálne rýchle otvorenie, uzamknutie, dvojité tesnenie, dobrý tesniaci výkon
Materiál: zliatinová konštrukčná oceľ
Stred pomocou obojstranného centrovania ložiska, ľahko ovládateľné
Opakovaná presnosť umiestnenia <± 0,01 mm
Vice s vlastným upevňovaním je všestranný nástroj, ktorý sa dá použiť na uchopenie prázdnych materiálov, tanierov alebo profilov. Vopred namontované stredové ložisko a sponky bez medzery a ďalšie pripojené posúvače zaisťujú opakovateľnosť až do ± 0,01 mm, malú hĺbku upínania (3 mm) a schopnosť dosiahnuť viacstranné obrábanie v jedinom upínacom systéme.
Pneumatické viceprezidenty
Zdroj vzduchu otvorený, pružinová svorka, natlakovaný zdroj vzduchu
Materiál: Vytvrdená nehrdzavejúca oceľ
Ošetrenie na vytvrdnutie povrchu a koľajnice
Opakovaná presnosť umiestnenia <± 0,01 mm
Pneumatická zveráka vyvinutá spoločnosťou Suide je vybavená pružinou vo vnútri pre vyššiu upínaciu silu. Ak nedôjde k prívodu vzduchu, zveráka si môže stále udržiavať vysokú upínaciu silu. Okrem toho je možné monitorovať polohu priľnavosti dynamickým tlakom alebo integrovanou vzduchovou dráhou, vďaka ktorej je zverák ešte užitočnejší v automatizačných aplikáciách.
03

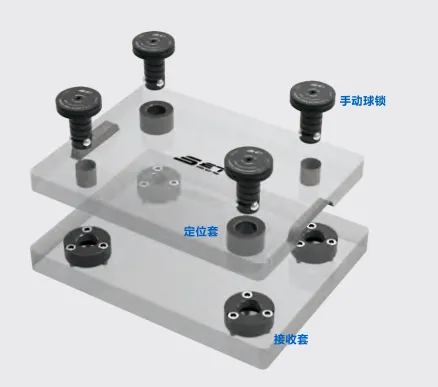

Manuálny systém lopty

Hlavné komponenty: Prijímanie rukávu (umiestnené v základnej doske), polohovacia rukáv (umiestnená v podnose) manuálny loptičkový zámok
Hlavné použitia: Môže rýchlo a presne dokončiť umiestnenie a uzamknutie kompletnej sady príslušenstiev; Vhodný pre rýchlu zmenu v malej dávke a obrobku viacerých odrodí
Zvláštnosť
Fast: Kompletná výmena príslušenstva trvá až 1 minúta
Opakovaná presnosť umiestnenia: v rámci ± 0,013 mm
Upínacia sila: ložisková kapacita lopty je 36 ton
Jednoduchá prevádzka: Umiestnenie zámku jeden krok na dosiahnutie
Nízke náklady: Iba jedna sada základných dosiek, neobmedzená výmena spracovania paliet Rôzne výrobky
Údržba: Časti sú zameniteľné a zameniteľné
04

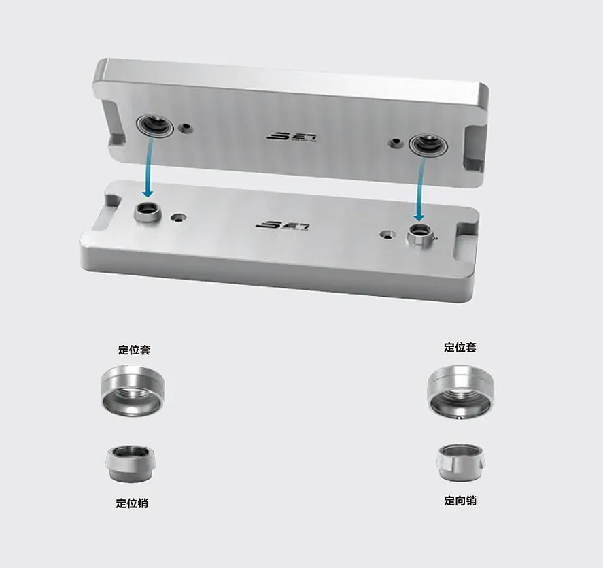

Manuálne lokalizačný krúžok

Ručný kruh polohy je zariadenie, ktoré potrebuje iba skrutky na dokončenie vysokej presnej polohy.
Zvláštnosť
Manuálne lokalizujte, zaisťte a odomknite
Opakovaná presnosť umiestnenia <± 0,003 mm
Materiál: Vytvrdená nehrdzavejúca oceľ
Rýchle a presné umiestnenie paliet a substrátu
Kompaktný dizajn pre efektívne využívanie priestoru
Prípad aplikácie upínacieho systému

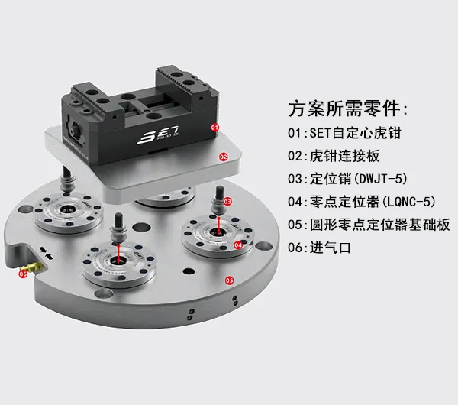

01
Samostatný viceprezident

● Vice zameraný na sebaúzkovanie sa používa v päťosovej kruhovej nulovej polohovaní tabuľky
● Tento program môže rýchlo nahradiť nezdokonaľovaciu viceprezident, výrazne zlepšiť efektívnosť práce

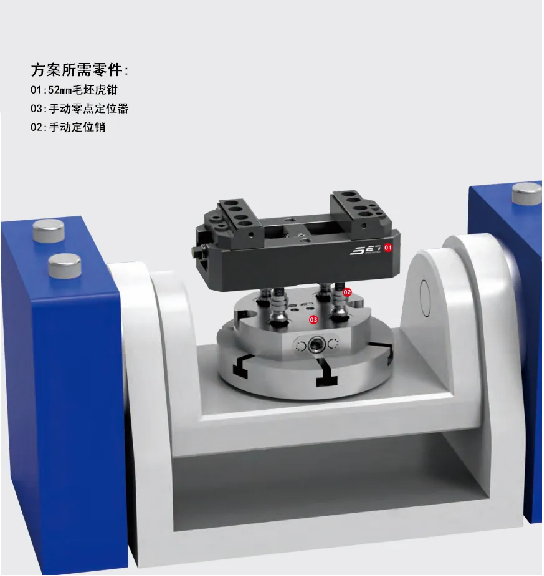

02
Manuálny polohovač

● Manuálne zverák na samostatné zameranie s 52 mm manuálny
● Rýchle sa zaťaženie, nie je potrebné upravovať veľkú upevňovaciu silu
● Môže si uvedomiť neviditeľné spracovanie bez rušenia bez rušenia

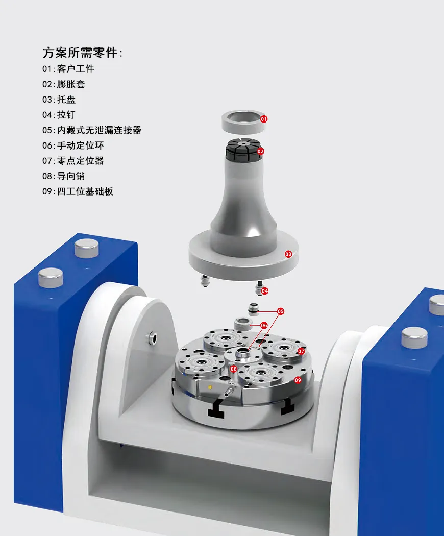

03
Manuálne lokalizačný krúžok

● Stredový flexibilný kužeľový prsteň, aby sa zabezpečila presnosť umiestnenia stredového polohovania a vždy zostala nezmenená
● Konektory bez úniku umožňujú rýchle pripojenie hydraulických alebo pneumatických svietidiel
V oblasti letectva, automatizovanej výroby, laserovej inteligentnej výroby, výroby automobilov, výrobnej linky obrábacích strojov, vždy venujeme pozornosť vašim konkrétnym potrebám, aby sme vám poskytli vysokokvalitné riešenia príslušenstva. Obzvlášť vhodné na výrobu hromadného prípravku a rýchlu zmenu, takže mechanická výroba na zlepšenie účinnosti výroby 90%. Set sa spolieha na vysoko kvalitné technológie spracovania a technické požiadavky excelentnosti, poskytol technické riešenia mnohým známym podnikom na svete. Sada má schopnosť navrhovať, vyrábať, testovať a predávať celé riešenie, aby sa zabezpečilo trvalo kvalitný produkt.
