Integrovaná aplikácia polohovacieho zariadenia nulového bodu a riešenie bez úniku

Realizujte plne automatickú, rýchlu a presnú výmenu nástroja/modulu:

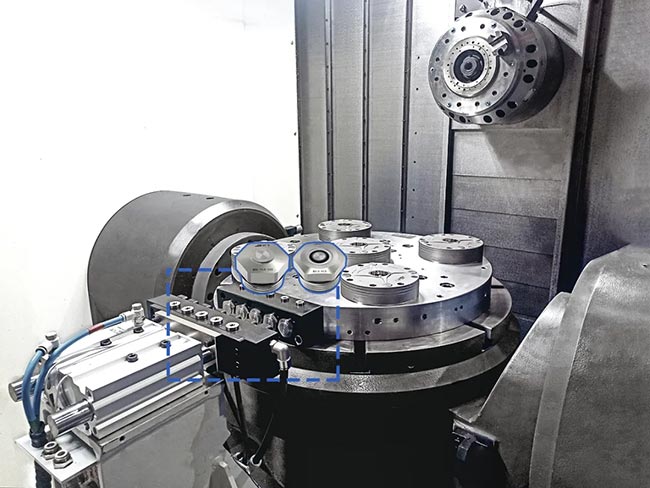

Lokátor nulového bodu: Jeho hlavnou funkciou je poskytovať ultra vysokú opakovateľnosť presnosti polohovania (zvyčajne až do úrovne mikrometrov) a silnú tuhú uzamykaciu silu. Zabezpečuje, že vymenené nástroje, prípravky alebo moduly sa môžu zakaždým presne vrátiť do rovnakej fyzickej polohy (t. j. „nulového bodu“).

Konektor bez úniku: integrovaný na protiľahlej ploche nulového polohovacieho systému (zvyčajne na „sameckom disku“ lokátora a „samicom disku“ inštalovanom na nástroji). Sú zodpovedné za automatické a spoľahlivé pripojenie alebo odpojenie potrubí rôznych tekutín (tlak vzduchu, hydraulický olej, chladiaca voda, vákuum atď.) a elektrické/dátové signály potrebné na prevádzku nástroja po umiestnení a uzamknutí.

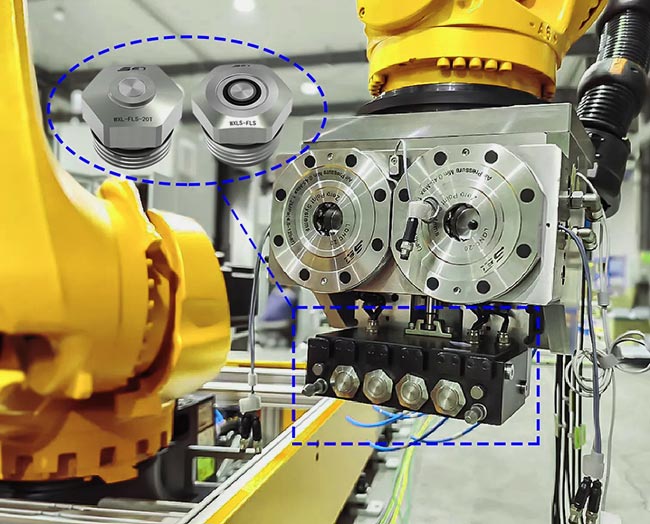

Kombinačný efekt: Celý proces výmeny je automatizovaný. Roboty alebo aktuátory potrebujú iba „pripnúť“ modul nástroja na lokátor nulového bodu, ktorý automaticky dokončí presné polohovanie a silné uzamknutie. Netesné konektory na oboch stranách zároveň automaticky a spoľahlivo dokončia dokovanie a okamžite poskytujú napájanie (kvapalina) a riadiace signály pre náradie. Pri odpájaní je poradie obrátené, najskôr odpojte konektor (uzavretý bez úniku) a potom odblokujte lokátor.

Dôkladne odstráňte riziko úniku počas procesu výmeny:

Základná hodnota: Toto je základný dôvod pre použitie bezúnikových konektorov. Je nereálne a nebezpečné manuálne zasahovať do potrubných spojov počas automatizovanej výmeny nástrojov. Je ťažké zabezpečiť úplnú netesnosť bežných rýchlospojok počas automatického dokovania/oddeľovania.

Funkcia tesniaceho konektora: Jeho precízna konštrukcia ventilu zaisťuje, že priechod je otvorený iba v momente dokončenia spojenia a uzavretý v momente oddelenia. Počas celého procesu spájania a oddeľovania je kvapalina účinne utesnená vo vnútri systému a neuniká do okolia. To je rozhodujúce pre aplikácie, ktoré sa zaoberajú olejmi (znečistenie, horľavosť), chemikáliami (toxicita, korózia), drahými médiami (náklady na straty) alebo vyžadujú čisté prostredie (ako sú spreje, potraviny, lieky).

Výrazne zlepšiť efektivitu výroby a využitie zariadení:

Rýchla výmena: Kombinovaný systém umožňuje dokončenie celého procesu výmeny náradia, vrátane zložitých kvapalinových a elektrických pripojení, v priebehu niekoľkých sekúnd až desiatok sekúnd, oveľa rýchlejšie ako tradičné manuálne pripojenia (ktoré môžu trvať niekoľko minút alebo aj dlhšie).

Zníženie prestojov: Rýchle prepínanie znamená, že výrobná linka sa môže flexibilnejšie prispôsobiť výrobe rôznych produktov (malé série, viacero druhov) alebo rýchlo vymeniť náhradné nástroje počas údržby alebo porúch, čím sa výrazne skráti čas nevyroby.

Integrácia automatizácie: Plne kompatibilné s robotmi alebo automatizovanými skladmi na výmenu nástrojov/foriem, čím sa dosiahne flexibilná výroba bez obsluhy.

Zabezpečte stabilitu výkonu systému a konzistentnosť procesov:

Vysoká presnosť opakovateľnosti (nulový lokátor): Zabezpečte, aby bola priestorová poloha nástroja po každej výmene absolútne konzistentná, čo je základom pre zabezpečenie presnosti obrábania (ako je výmena nástroja, zváranie), presnosti montáže a presnosti detekcie.

Spoľahlivé pripojenie (konektor bez únikov): Poskytuje stabilný a netesný prívod kvapaliny (stabilný tlak a prietok) a spoľahlivý prenos signálu, čím sa zaisťuje, že „vstupné“ podmienky získané nástrojom sú konzistentné pri každej práci, čím sa zaisťuje vysoká opakovateľnosť výsledkov procesu. Vyhnite sa problémom, ako je nedostatočný tlak, nestabilný prietok a prerušenie signálu spôsobené netesnosťami.

Znížte prevádzkové riziká a náklady na údržbu:

Bezpečnosť: Automatizované operácie znižujú potrebu manuálneho pripojenia vo vysoko rizikových oblastiach, ako sú interiéry veľkých lisov, oblasti striekania a oblasti s vysokou teplotou. Bezúnikový dizajn eliminuje bezpečnostné riziká a riziká znečistenia životného prostredia spôsobené únikmi horľavých, toxických a vysokotlakových kvapalín.

Znížte znečistenie: zabráňte tomu, aby olej, chladiaca kvapalina a iné úniky kontaminovali pracovné prostredie, produkty a samotné zariadenia.

Obmedzte údržbu: Obmedzte čistiace práce, koróziu zariadenia a zlyhania systému spôsobené netesnosťami. Spoľahlivosť a dlhá životnosť konektorov tiež znižujú frekvenciu výmeny náhradných dielov.
