„Rýchla zmena za 5 minút! Odhaľuje konečnú účinnosť systému polohovania nulového polohovania.“

Princíp systému:

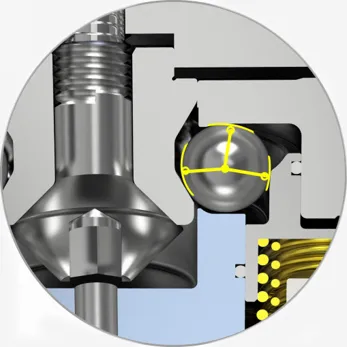

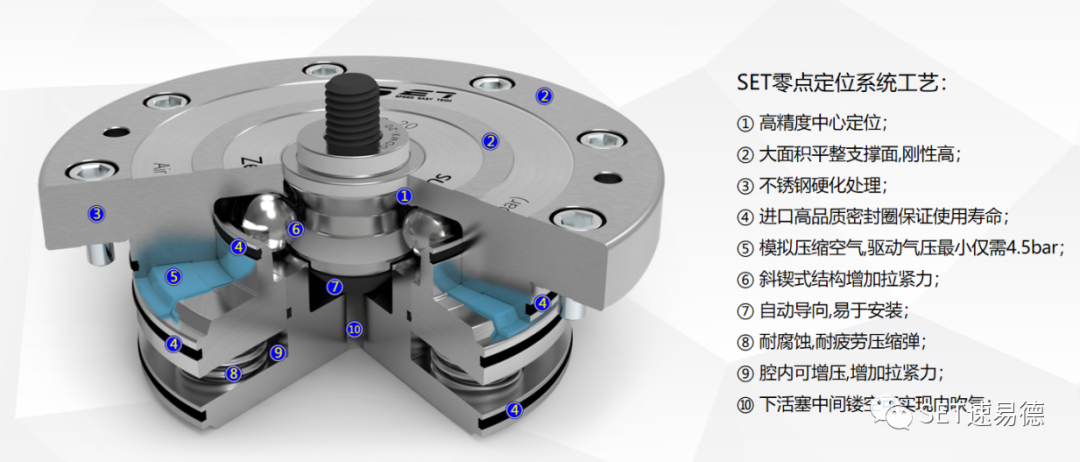

Systém umiestnenia nulového bodu patrí do mechanizmu zámku, ktorý sa otvorí počas vetrania a uzamknutý zo vzduchu. Ak sa na systém polohovania nulovej polohy nanáša hydraulický tlak alebo tlak vzduchu, tlak stlačí pružinu pod piestom a oceľová guľa sa rozšíri na obe strany. Upevnenie závisí od vnútornej silnej pružiny a počas normálnej prevádzky nie je potrebný žiadny zdroj vzduchu. Systém rýchlej zmeny sa skladá z rôznych typov modulov polohy, použitie nie je rovnaké, telo sa mení, klinec sa tiež mení, je rozdelený na polohu, umiestnenie PIN, orientačný kolík, uzamykací kolík, patrí do klasického umiestnenia „One Side Two Pin“.

Ďalšou črtou systému nulového bodu je jeho duálna funkcia: umiestnenie a upínanie sa vykonáva súčasne s presnosťou menšou ako 5 μs. Vďaka krátkemu kónickému umiestneniu kolíka je kontaktný povrch úplne uzavretý a má funkciu sebaklam. Upevnenie umiestnenia umožňuje určitú radiálnu odchýlku a uhlovú odchýlku, ktorá má určité výhody pre automatické alebo ručné nakladanie a vykladanie.

Charakteristiky systému nulového polohovania
Samoobslužné upínacie mechanizmus
Trojstranná metóda upínania guľôčok nemusí pri používaní spájať zdroj vzduchu a mechanická štruktúra pružiny je zovretá a zdroj vzduchu je potrebný iba po otvorení odomknutia.

Uhol zaťaženia s vyšším sklonom

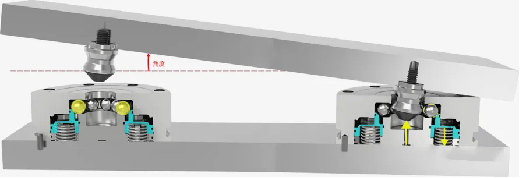

Keď je príslušenstvo vymenené, pretože nemôže byť absolútne horizontálne, požiadavky na sklon podnosu sú relatívne vysoké, tento lokalizátor môže vyriešiť tento problém, tento lokalizátor v porovnaní s iným značkám na trhu používa uhol sklápača 1,2 stupňa, uhol sklápača tohto lokalizátora umožňuje 30 stupňov, ktorý umožňuje priezvisko, ktoré nie je potrebné, aby sa zabezpečilo, že absolútna úroveň Obtiažnosť prevádzky a riziko poškodenia nulovej polohy. Okrem toho je každý podnos vložený pomocou hustej vodiacej rukávov, ktorý by mal mať určitý odolnosť proti nárazu, čo umožňuje excentrickú vzdialenosť nechtu ± 5 mm, čím sa zlepšuje účinnosť upínania. Čas zdvíhania palety z vonkajšej strany stroja k podnose na stôl sa redukuje na najrýchlejších 5 minút (vrátane rozobrania a väzby a behu).

Vhodný na automatizovanú kontrolu a čistenie

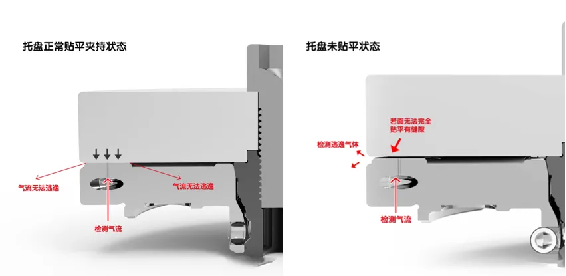

Aby sa zabezpečila stabilita podnosu a splnila požiadavky na polohovanie, mal by nulová polohovačka pridať zariadenie na detekciu upínania, účelom tohto zariadenia je zabezpečiť, aby nula polohovača mohla úplne kontaktovať polohovaciu plochu podnosu a v strede nedôjde k rezu železa alebo iných úlomkov. Jeho pracovný princíp je znázornený na obrázku (1). Detekčný vzduch uvoľní (0,2 MPa) tlak vzduchu mimo otvoru. Nastavte hodnotu hodnoty snímača toku. Ak sa podnos nie je plochý s polohovacími pracovníkmi, ako je znázornené na obrázku 2, detegovaný únikový plyn unikne smerom von pozdĺž medzery a snímač toku určí rozdiely prietoku, aby sa zistilo, že detekcia upínania. Detekčný otvor tiež nastrieka čistiaci tlak 0,6 MPA smerom von, aby sa zabezpečilo čistenie stómie. Súčasne je možné zistiť viac lokalizátorov, čím sa znižuje náklady; 2. Akonáhle dôjde k hodnote prietoku úniku vo viacerých polohách, bude to v rozpore s hodnotou predvoleného toku, takže je bezpečnejší; 3. Metóda detekcie je priamejšia, podnos nie je načítaný a je možné zistiť prázdny spona polohy.

Žiadosť

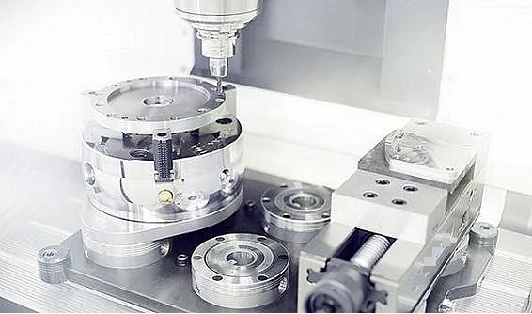

Modulárny systém má profesionálne štandardné moduly na priame upätie obrobkov, ako aj mikro a malé časti, čo umožňuje inštaláciu, polohovanie a upínanie jednotlivých upínacích zariadení, obrobkov alebo obrobkov alebo obrobkov vybavených polohovacími kolíkmi v stroji v krátkom čase, aby sa zmenila presnosť v upínacej upínach, ktoré sa uskutočnili mimo stroja počas spracovania.

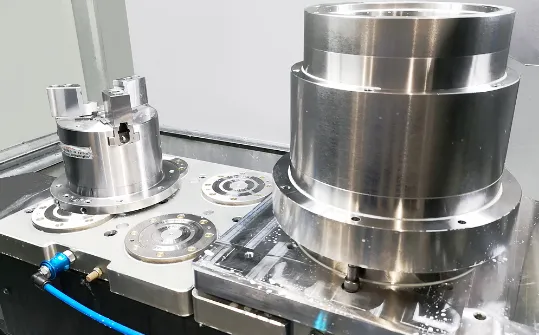

Rýchla zmena podnos nastavte rôzne upínacie zariadenie
Rotačný most vybaveného so nastaveným systémom na polohovanie nuly môže podľa potreby nahradiť podnos na uchopenie alebo jednotlivý obrobok.

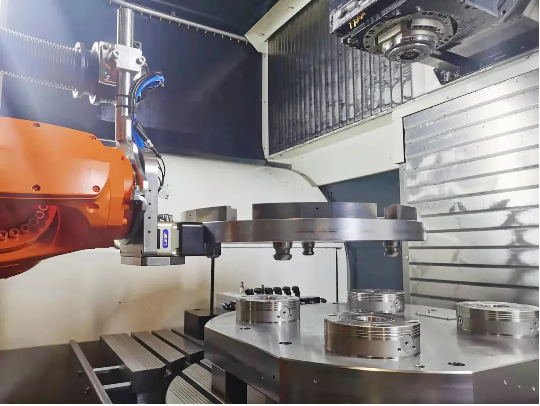

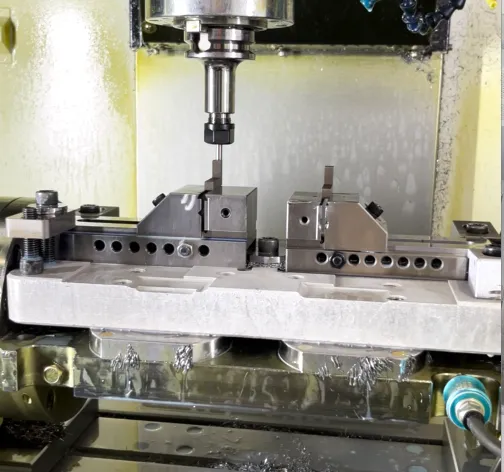

Systém umiestnenia nulového bodu sa používa na dosiahnutie stability obrábania pri automatickom kŕmení stroja.

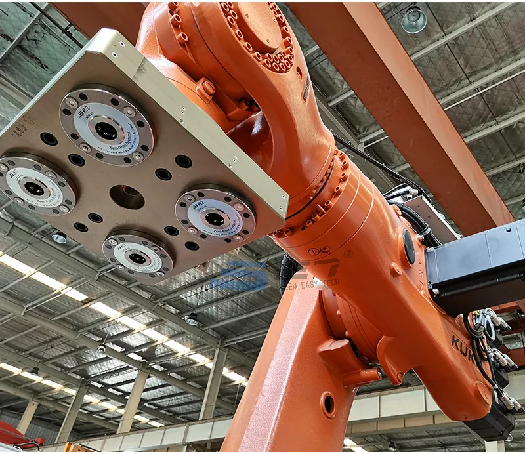

V montážnych aplikáciách sa ako nosný systém používa sada nulových polohovacích podnosov a zúžený polohovací kolík bráni zaseknutiu zásobníka počas výmeny.

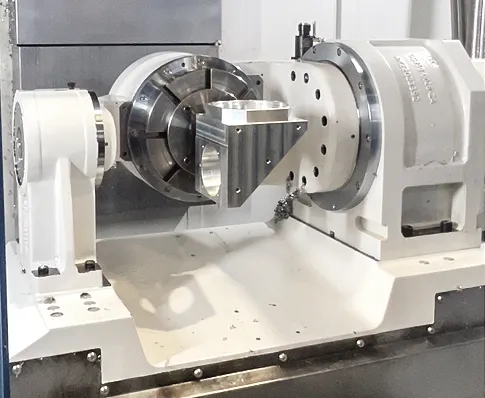

V špeciálnom prostredí spracovania môže byť obrobok zovretý priamo nastavením procesného otvoru alebo spojeným s obrobkom cez podnos a päť strán sa dá spracovať naraz, čím sa eliminuje zložité tradičné procesy.

Máme komplexné portfólio produktov príslušenstva a profesionálnu technológiu výskumu a vývoja, s mnohými rokmi akumulovaných skúseností, hlboké pestovanie odvetvia po celé desaťročia, môže poskytnúť uspokojenie rôznych potrieb riešení technológie automatizačného upínania, pomáha výrobcom zariadení priemyslu automatizácie znížiť náklady a zvýšiť účinnosť, zvýšiť hlavnú konkurencieschopnosť podnikov. Kritické je, že naše riešenia s nulovým polohovacím systémom môžu spĺňať rôzne praktické scenáre aplikácií, Suyi de sa spoliehajú na vysoko kvalitnú výrobnú technológiu výskumu a vývoja a dokonalosť technických požiadaviek, poskytlo mnoho známych podnikov na svete technickými riešeniami.
