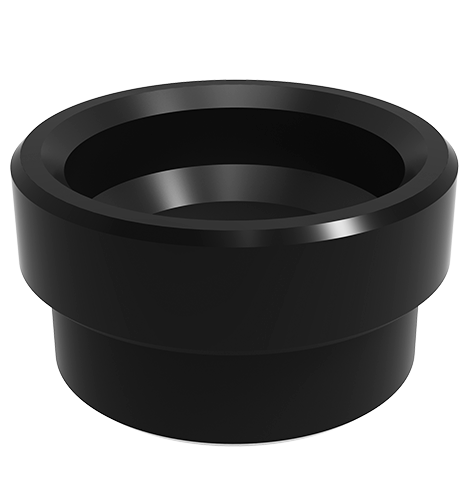

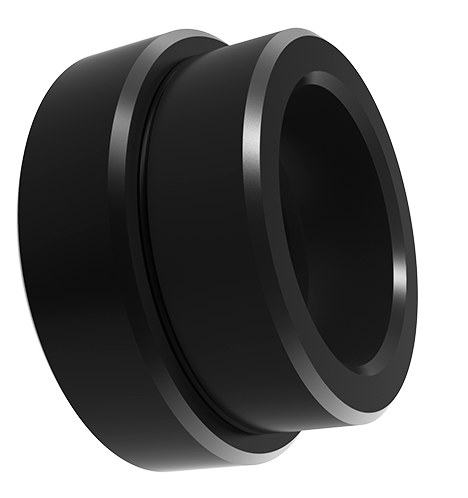

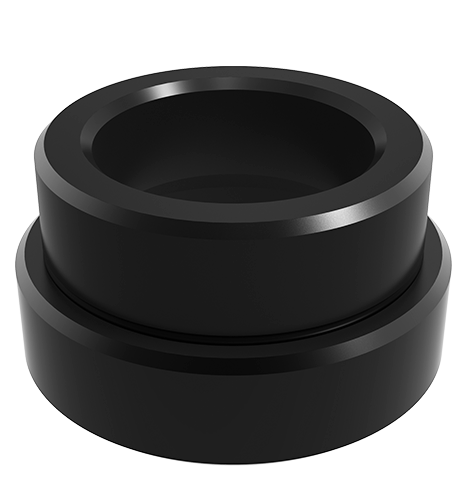

Jeho výška je 12,1 mm a hmotnosť je 20 g. Jeho telo je ochladené a temperované filmom oxidu ferrosoferric.
Jeho opakovaná presnosť polohovania ＜ ± 0,013 mm.
Vložte rukáv na polohu do dosky spínača svorky a spolupracuje s loptou a akceptačným rukávom.
P.S. Presnosť opakujúceho sa na polohovanie závisí od polohovacieho rukávu. Ak sa používa dve rukávy na polohovanie prvej úrovne, ak je rozstup v strede na strednú plochu v rozsahu tolerancie ± 0,005 mm, potom sa opakovaná presnosť umiestnenia môže udržať v rámci ± 0,013 mm.
Telo: potlačený a temperovaný film oxidu ferroSoferrs.
| Číslo dimenzie | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Váha (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Číslo dimenzie | Øm | Øn | Hrúbka kompozitnej doštičky H (minimum) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
