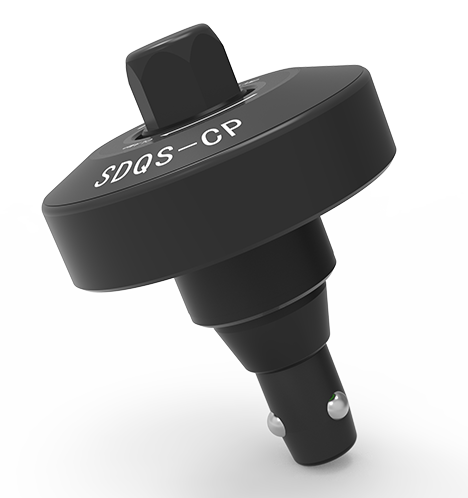

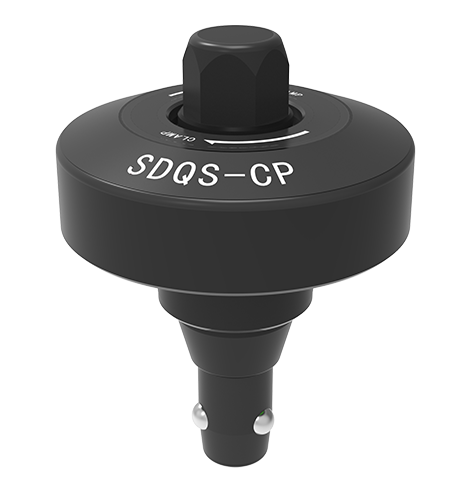

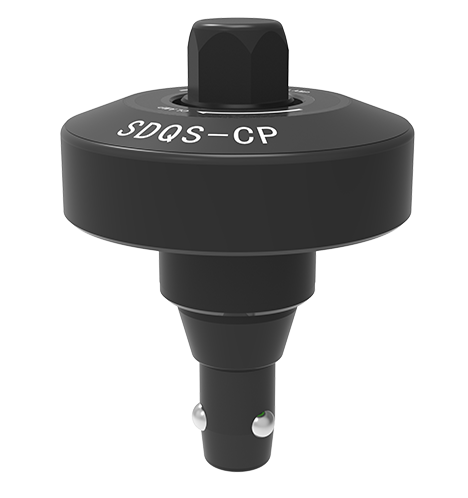

Prehľad produktu

Jeho telo je ochladené a temperované filmom oxidu ferrosoferric. Kužeľový rukáv má ošetrenie s mäkkým nitridom soľného kúpeľa.

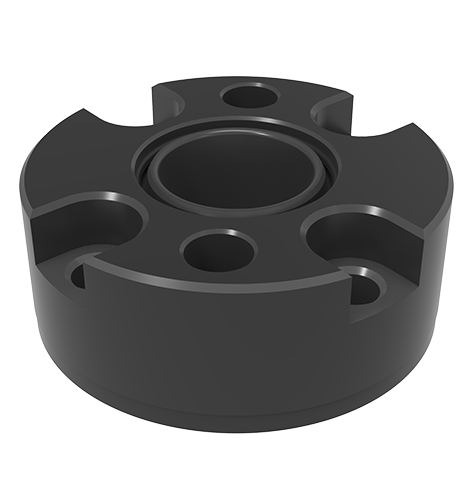

Môže spolupracovať s kužeľovým kolíkom SDQS-5-CP a ochranným rukávom SDQS-5-B.

Vlastnosti produktu

Diagram rozmerov produktu

Číslo dimenzie	Zladený rukáv	Upínacia sila (n)	Prípustný krútiaci moment upevnenia (NM)	Metóda odomknutia	Váha (G)
SDQS-5-CP	SDQS-5-C	1.7	2	Manuál	134
SDQS-5-SP	SDQS-5-S	1.7	2		133
SDQS-10-CP	SDQS-10-C	3	4		241
SDQS-10-SP	SDQS-10-S	3	4		239
SDQS-20-CP	SDQS-20-C	4.5	7		457
SDQS-20-SP	SDQS-20-S	4.5	7		453

Číslo dimenzie	A	B	C	D	E	F (g6)	G (-0,02 -0.06)	H1	H2	H3	H4
SDQS-5-CP	10	30	M4*0,7↧6	39	9	18	/	22	12	9.5	30
SDQS-5-SP	10	30		39	9	/	18	22	12	9.5	30
SDQS-10-CP	13	37		46	12	22	/	27	14	14.5	40
SDQS-10-SP	13	37		46	12	/	22	27	14	14.5	40
SDQS-20-CP	17	45	M4*0,7↧6	56	16	28	/	34	16	19.5	51
SDQS-20-SP	17	45	M4*0,7↧6	56	16	/	28	34	16	19.5	51
