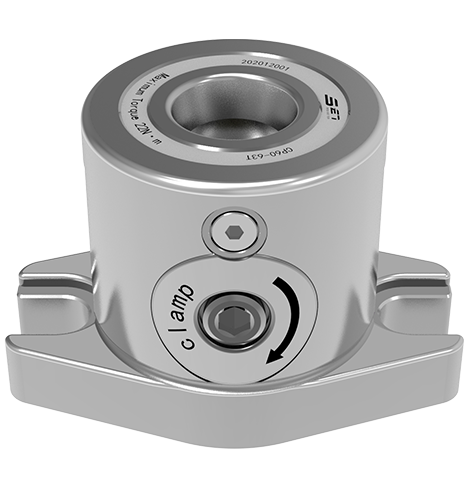

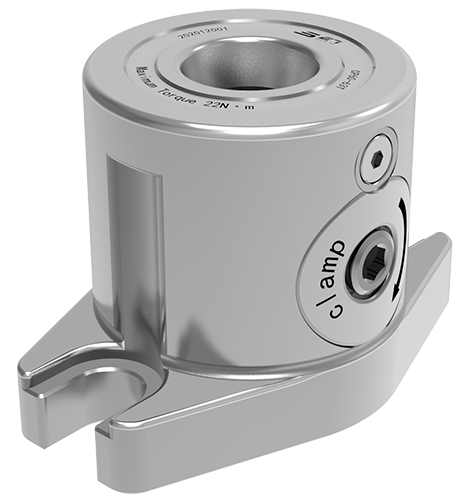

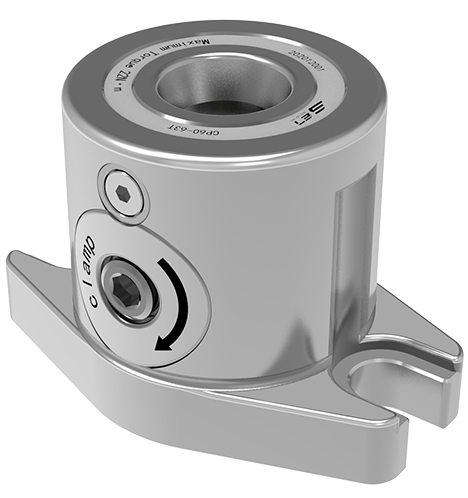

Jeho materiál je tvrdená nehrdzavejúca oceľ. Môže byť odomknutý a zovretý manuálnou prevádzkou.
Opakovaná presnosť umiestnenia ＜ 0,005 mm. Upínacia sila jediného lokalizátora je 8 kN. Jeho povolený krútiaci moment upevňovania je 8 nm.
Vzťahuje sa na polia na obrábanie a montáž foriem. Je vhodný na rýchle nastavenie prevádzkového režimu lokalizátora strednej vzdialenosti.
Môže byť odomknutý a zovretý manuálnou prevádzkou;
Opakovaná presnosť umiestnenia ＜ 0,005 mm;
Vzťahuje sa na polia na obrábanie a montáž foriem;
Materiál: Vytvrdená nehrdzavejúca oceľ;
Má vysokú upínaciu silu;
Je vhodný na rýchle nastavenie prevádzkového režimu lokalizátora strednej vzdialenosti.
| Číslo dimenzie | Metóda odomknutia | Upínacia sila (KN) | Prípustný krútiaci moment upevnenia (NM) | Váha (kg) |
|---|---|---|---|---|
| CP40-40T | Manuálna prevádzka | 8 | 8 | 0.8 |
| CP60-63T | Manuálna prevádzka | 15 | 22 | 1.4 |
| CP80-80T | Manuálna prevádzka | 25 | 50 | 3.3 |

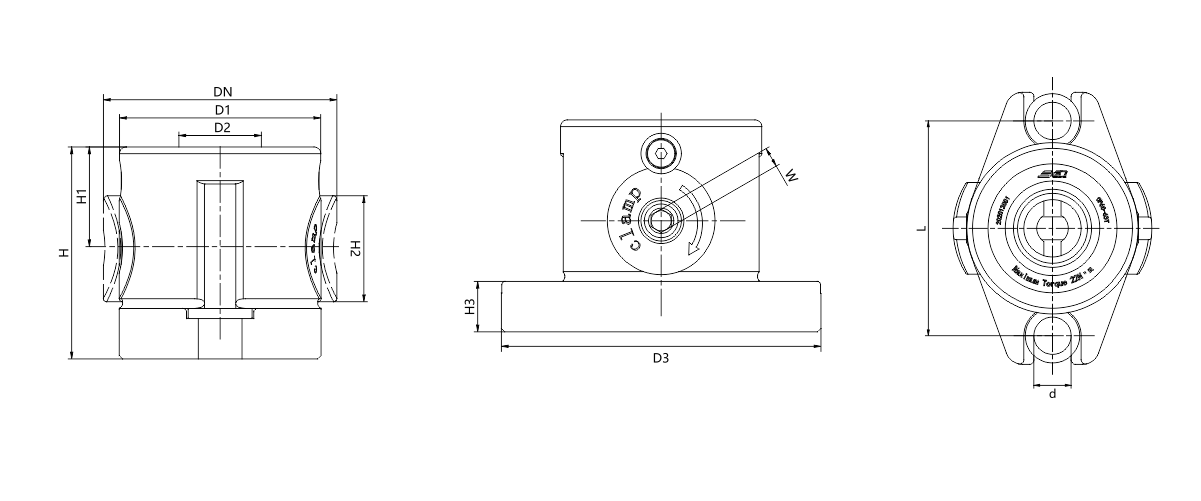

| Číslo dimenzie | DN | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
