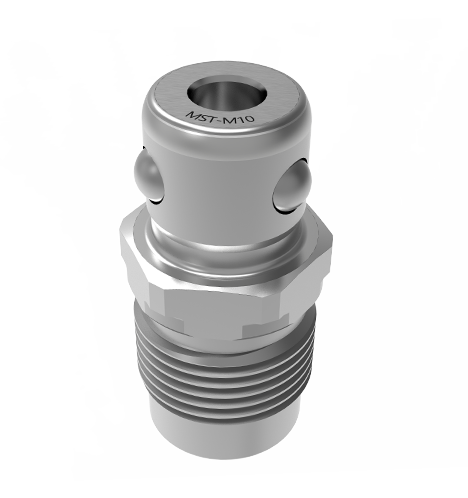

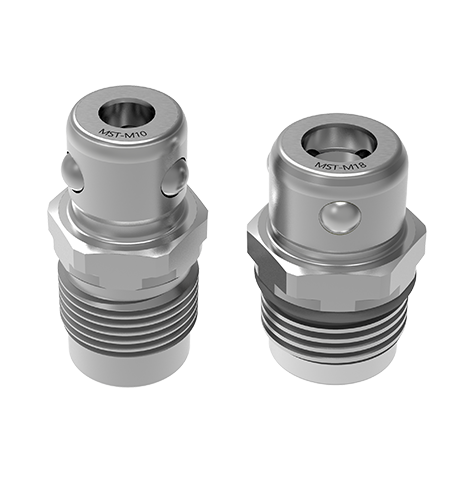

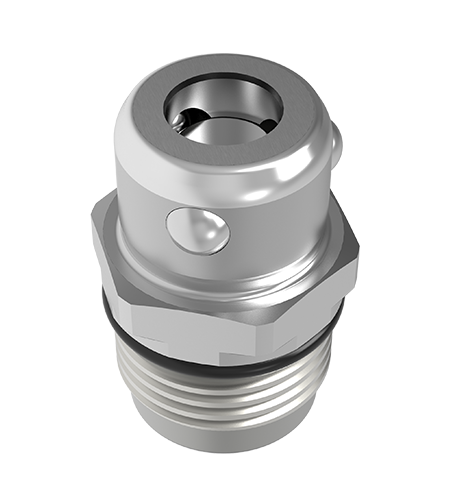

Prehľad produktu

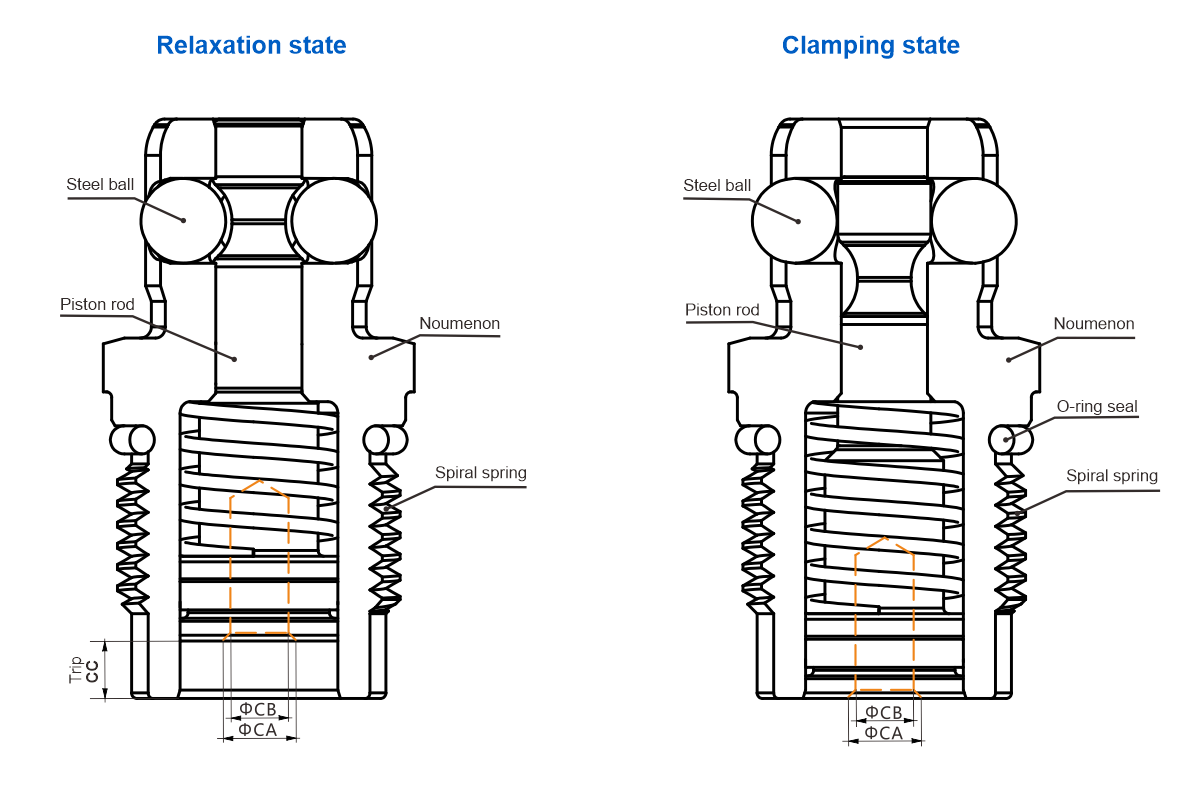

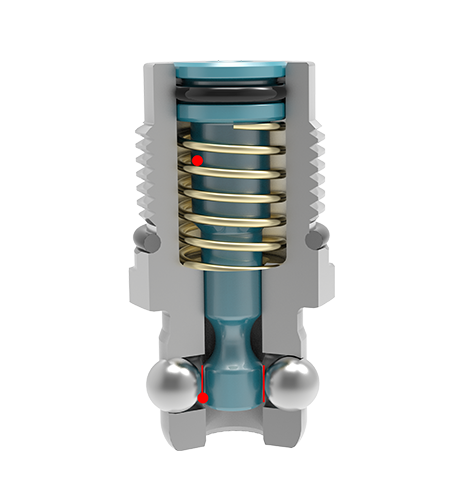

Používa pneumatickú uchopovací prostriedok a má oceľový guľôčkový úkryt.

Jeho veľkosť krku je 8 mm, retenčná sila je 70 N, vydrží napätie 1MPa, hmotnosť je 8 g.

Micro Gripper je ľahká hmotnosť a má kompaktný dizajn. Môže maximalizovať svoju cpacitu bez ovplyvnenia kapacity odovzdávania robota.

Štandardný rozsah teploty využitia je 0 ℃ -70 ℃, rozsah využitia vysokej teploty je 0 ℃ -120 ℃.

Je vhodný pre odovzdanie automatizácie robotu.

Vlastnosti produktu

Používa pneumatickú uchopovače;
Micro Gripper je ľahká hmotnosť a má kompaktný dizajn. Môže maximalizovať svoju cpacitu bez ovplyvnenia kapacity odovzdávania robota;

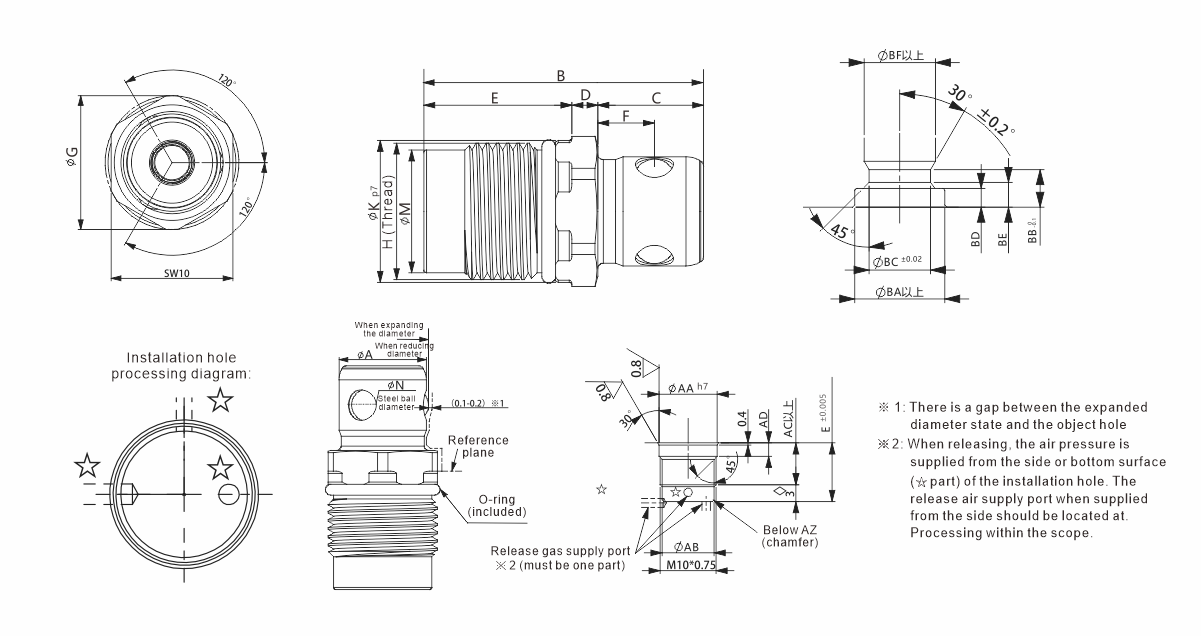

Diagram rozmerov produktu

Číslo dimenzie	Veľkosť rozširovania a zmenšovania priemeru		B	C	D	E	F	G	H (nominálne* ihrisko)	Klimatizovať	M	N
Číslo dimenzie	Expanzia	Redukcia	B	C	D	E	F	G	H (nominálne* ihrisko)	Klimatizovať	M	N
MST-M10	8 ⁰ _-0.05	9.3	20.5	8	2	10.5	4.5	11	M10*0,75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0.05	11.5	22.5	9	2.5	11	5	13.5	M12*1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0.05	13.8	25	10	3	12	5.5	15.5	M14*1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0.05	18.2	29.5	11.5	4	14	6.5	21.2	M18*1,5	19.4 ^0.043 ^0.022	16.1	5

Číslo dimenzie	Aa	AB	Ac	Reklama	AZ (skosenie)	BA	Bb	Bc	Bd	Byť	Bf
MST-M10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0.11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0.08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0.08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0,12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
