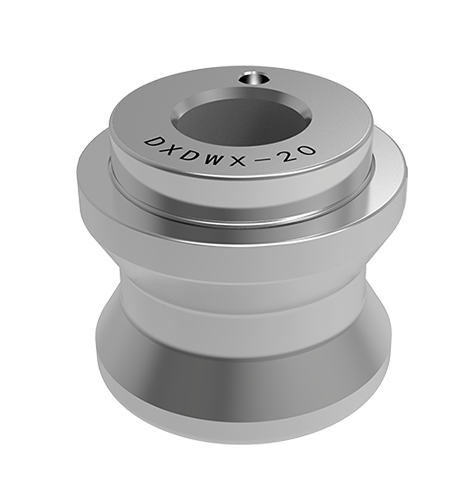

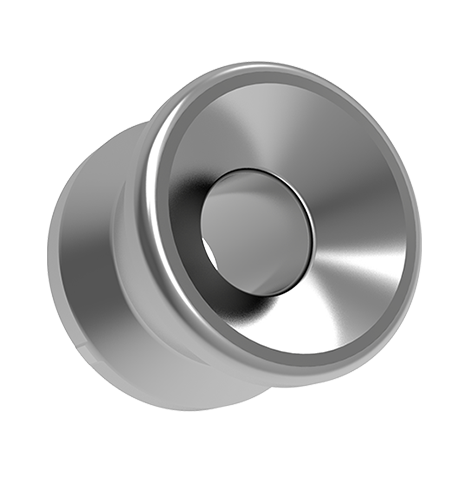

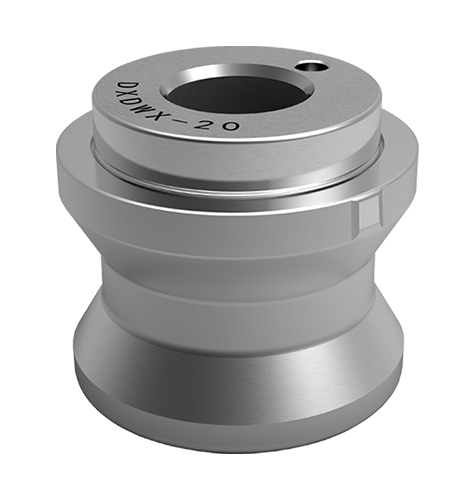

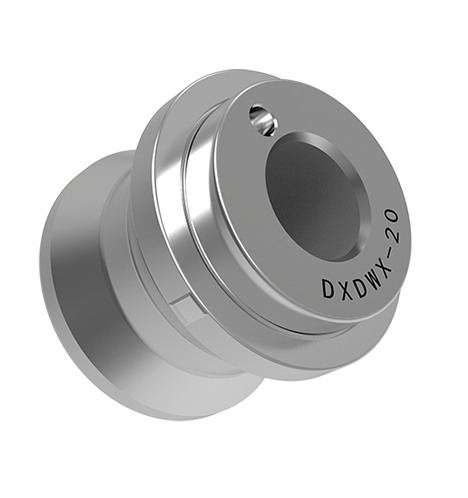

Polohací kolík, tvrdenie.
Vysoký 28 mm (bez smerového kľúča), hmotnosť 105 g.
Obmedzuje iba stupeň slobody rotácie a hrá smerovú úlohu.
Uhol medzi vodiacim otvorom a polohovacou stranou je 45 °, čo je vhodný pre rovný polohový pozičný zámok guľôčkového zámku.
Liečba kalenia;
Uhol medzi vodiacim otvorom a polohovacím okrajom je 45 °;
Iba obmedzte slobodu rotácie, hrajte smerovú úlohu;
Vhodný pre rovný stĺpcový loptičkový zámok nulovej polohy.
| Objednávkové číslo | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | Klimatizovať | Váha (G) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
