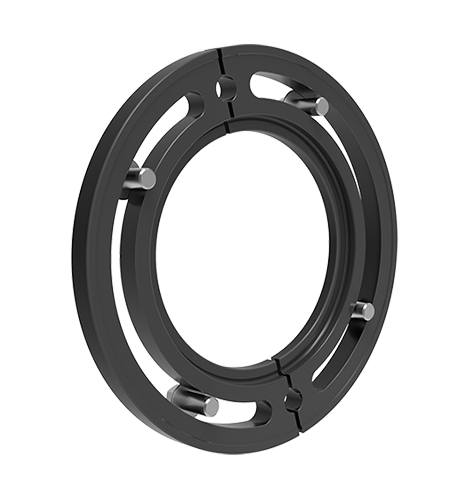

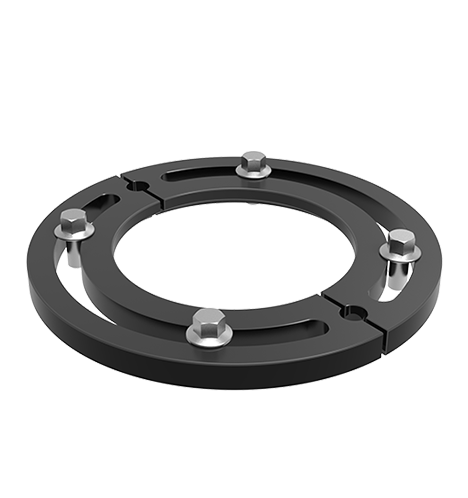

Pevná príruba, P20, QPQ Salt Bath Nitriding povrch.
Priemer 198 mm, hrúbka 13,5 mm (bez skrutiek).
Používa sa na pripojenie polohy nulového bodu namontovaného na tabuľke (LQTMS) na tabuľku stroja.
Môže sa použiť pre rôzne tabuľky veľkosti T-slot.
Pevné príruby sa používajú na montáž typu MESA (LQTMS) na tabuľke stroja;
Vhodné pre rôzne veľkosti T-slot v tabuľke.
| Objednávkové číslo | Číslo dimenzie | Ød | Ødb | Ølk | Øl | M | H | Øe | Zhodná skrutka |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
