Pneumatický vstavaný typ montáže

  • Upínacia sila 17 kNk
  • Ťahacia sila 55 kNk
  • Opakovaná presnosť umiestnenia <0,005 mm
  • Pri použití môže byť zdroj tlaku odrezaný a upínacia sila je stabilná
  • Pneumatický vstavaný typ montáže
  • Pneumatický vstavaný typ montáže
  • Pneumatický vstavaný typ montáže
Detailný výkres
  • Pneumatický vstavaný typ montáže
  • Pneumatický vstavaný typ montáže
  • Pneumatický vstavaný typ montáže
Kontaktujte nás
Suzhou Set Industrial Equipment System Co., Ltd. Parametre produktu Suzhou Set Industrial Equipment System Co., Ltd. Kreslenie Suzhou Set Industrial Equipment System Co., Ltd. Sťahovanie údajov Suzhou Set Industrial Equipment System Co., Ltd. Súvisiace príslušenstvo
Prehľad produktu

Vnútorná nulová polohovačka vzduchu je vetraná na pružinovú dosku a doska svorky je v otvorenom stave. Klinec sa dá pohodlne umiestniť do upínacej dosky. Pri práci je vzduch prerušený na spracovanie. Preto sa v práci nemusíte starať o nestabilitu tlaku vzduchu.
Opakovaná presnosť polohovania <0,005 mm, upínacia sila s jednou polohou 17 kN, napínacia sila 55 kN.
Vhodný na spracovanie odvetví, ktoré je potrebné skrátiť čas výmeny príslušenstva;
Vhodné pre rezanie kovov alebo nekov.

Pneumatický vstavaný typ montáže
Vlastnosti produktu

  • Vhodný na spracovanie odvetví, ktoré je potrebné skrátiť čas výmeny príslušenstva;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Vhodné pre rezanie kovov alebo nekov.

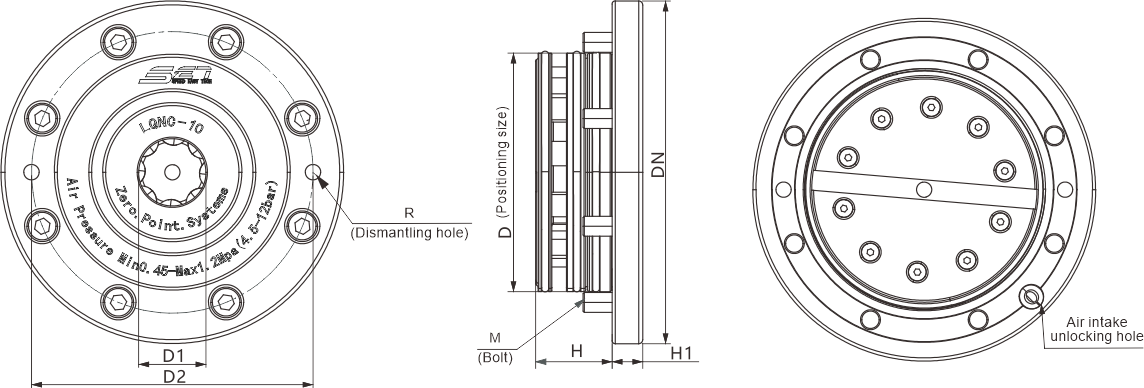

Diagram rozmerov produktu

Objednávkové číslo Metóda odomknutia

Upínacia sila (KN)

Napätá sila (KN)

Vyfúknuť

Váha (kg)

LQNC-5

Atmosférický tlak

5

13

√

0.5

LQNC-10

Atmosférický tlak

10

25

√

1.4

LQNC-20

Atmosférický tlak

17

55

√

2.6

LQNC-40

Atmosférický tlak

40

105

√

4.2

Objednávkové číslo

Ødn

Ød

(H6)

Ød1

Ød2

H

H

(± 0,005)

M

R

LQNC-5

78

58

18

65

21.5

8.5

8xm4

2xm4

LQNC-10

112

78

22

92

25

10

8xm6

2xm6

LQNC-20

138

102

32

115

34

15

8xm6

2xm6

LQNC-40

172

127

40

143

45

18

8xm8

2xm8

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Pneumatický vstavaný typ montáže

  1. Vnútorná nulová polohovačka vzduchu je vetraná na pružinovú dosku a doska svorky je v otvorenom stave.
  2. Klinec sa dá pohodlne umiestniť do upínacej dosky. Pri práci je vzduch prerušený na spracovanie. Preto sa v práci nemusíte starať o nestabilitu tlaku vzduchu.
  3. Opakovaná presnosť polohovania <0,005 mm, upínacia sila s jednou polohou 17 kN, napínacia sila 55 kN.
  4. Vhodný na spracovanie odvetví, ktoré je potrebné skrátiť čas výmeny príslušenstva.
  5. Vhodné pre rezanie kovov alebo nekov.
