Schéma aplikácie a výroby systému nulovej polohy

Systém polohovania nulových bodov sa používa pre všetky druhy obrábacích centier a môže sa používať aj v automobilovom priemysle, leteckom priemysle, priemysle stavebných strojov, odvetví dopravy atď. A v motoristickom priemysle a vo vojenskom priemysle sa tiež široko používa. Výroba polohovacieho systému s nulovým bodom môže mať flexibilnú líniu spracovania alebo sprievodnú výrobu programu na výrobu dosiek, výroba systému polohovania s nulovým bodom je kompletná a kvalita je zaručená a nasledujúce podrobnosti, ktoré môžu všetci predstaviť.

Po prvé, uplatňovanie systému s nulovým umiestnením

1, Automobil: Motor, automobilová forma, prevodovka, stroje na náboj: spracovanie rezania kovov, podpora zariadenia, výroba zariadení.

2. Letectvo: letecké motory, časti lietadiel.

3, stavebné stroje: rýpadlo, buldozér, valček, žeriav, skalná vŕtačka atď.

4. Preprava: vysokorýchlostné vlaky.

5. Odvetvie veternej energie: Generácia veternej energie.

6, čerpadlo, ventil: čerpadlo, výroba ventilu.

7, motor: Motor Production.

8. Loď: Výroba lodí.

9. Motocykel: Výroba motocyklov.

10, vojenská: vojenská výroba, výroba vybavenia.

11, Automatická výrobná linka: Linka zvárania tela.

Po druhé, výrobná schéma systému nulového polohovania

1, flexibilné riadenie spracovania

Flexibilná výrobná technológia sa vzťahuje na výrobné vybavenie založené na vysoko flexibilných počítačových číselných riadiacich strojoch na dosiahnutie viacerých odstupných a hromadnej výroby. Flexibilná výrobná technológia bola navrhnutá už viac ako 40 rokov, jej konotácia je bohatšia a bohatšia. Rozsah aplikácie bol vyvinutý z pôvodného viacerých odvalení, oblasti s malými šaržami na obmedzené odrody, ktoré sa dajú hromadne vyrábať. Koncept flexibilnej výrobnej technológie už nie je jednoduchou výrobnou technológiou, ale v širšom zmysle je technická súčasť režimu pokročilého výrobného systému.

V súčasnosti sa v priemysle výroby automobilov výroba valcových blokov, hlavy valcov a ďalších častí škatule s výstupom viac ako 300 000 zvyčajne používa v automatickej linke flexibilného spracovateľského riadku (FML) alebo v automatickom riadku spracovateľského stroja. Flexibilné obrábanie sa vo všeobecnosti skladá z konvenčného obrábania (jeho funkcia sa môže podľa potreby zvýšiť), ktoré sa priamo používa na načítanie a vykladanie strojového stroja s vysokorýchlostným manipulátorom dopravníka. Vďaka vývoju zariadení, nástrojov a rôznych pomocných technológií je aplikácia flexibilnej obrábacej línie pri hromadnej výrobe zrelá, ale je vhodná iba pre flexibilné výrobné linky vo veľkých množstvách a niekoľkých odrodách výroby. Aby sa zvýšila flexibilita výrobnej linky a prispôsobila sa spracovaniu častí s rôznymi rozmermi, objavila sa sprievodná schéma na stanovenie dosky.

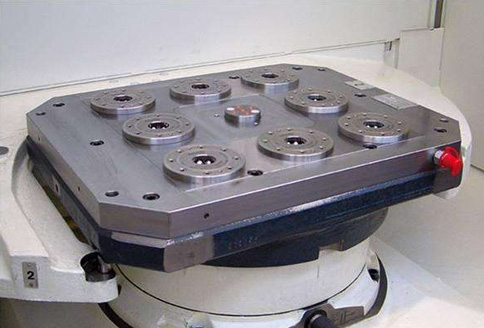

2. Sprievodná paleta - schéma príslušenstva

Prípravky na koncových doskách sú triedou príslušenstiev používaných v automatických a flexibilných výrobných systémoch. Nielenže dokončuje polohovanie a upchávanie obrobku, ale tiež pôsobí ako nosič na prenos obrobku medzi obrábací náradie. Po prenose do obrábacieho stroja v nasledujúcom procese by malo byť schopné presne umiestniť a spoľahlivo upustiť na strojovom stroji. Na výrobnej linke je veľa sprievodných príslušenstiev, každé sprievodné príslušenstvo prechádza celým procesom výrobnej linky s obrobkom a potom sa odstráni spracovaný obrobok, je nainštalovaný nový obrobok, ktorý sa má spracovať, a používa sa cyklus. Pretože obrobok je priamo načítaný upínacím prístrojom strojového náradia hore a dole po flexibilnom spracovateľskom riadku, keď upínacie príslušenstvo nainštalované na strojovom stroji nemôže splniť upínacie požiadavky na zmenu obrobku, je potrebné tiež manuálne vymeniť paletu (s príslušenstvom) rôznych častí, tj to je paleta, je tiež odlišné.

Predchádzajúci sprievodný formulár s doskovými svorkami patrí do kategórie špeciálnych príslušenstiev. Časti sú nainštalované na sprievodnú paletu a upínanie a polohovanie častí je dokončené cez paletu. Sprievodná paleta je príslušenstvo aj médium na sprostredkovanie a veľkosť je vo všeobecnosti väčšia ako samotná časť; Aby sa zabezpečila dobrá tuhosť pri rezaní, oceľ sa všeobecne používa ako materiál svietidla a kvalita je ešte ťažšia ako samotná časť.
