Odomkne sa tlakom plynu a mechanicky uzamknutý pružinou.
Pri odblokovaní sacieho portu je lokalizátor odomknutý a podnos môže byť odstránený; Pri odomknutí portu tlakového reliéfu sa lokalizátor samostatne zamkne a počas používania nie je potrebné neustále spájať zdroj tlaku.
Opakovaná presnosť polohovania ≤0,005 mm, upevňovacia sila s jedným polohovacími 17 kN, napínacia sila 55 kN. Je to montážna časť a ľahko sa inštaluje.
Rozsah teploty použitia je -20 ℃ ~ 80 ℃. Vhodné pre kovové alebo nekovové polia.
Odomknutie tlaku plynu, mechanický zámok pružiny;
Opakovaná presnosť umiestnenia ≤ 0,005 mm;
Základná doska použitá počas inštalácie je tenšia a ľahšia z hrúbky.
Materiál: Vytvrdená nehrdzavejúca oceľ;
Je to montážna časť a ľahko sa inštaluje;
| Objednávkové číslo | Metóda odomknutia | Upínacia sila (KlimatizovaťN) | Napätá sila (KN) | Vyfúknuť | Váha (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Tlak na plyn | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Tlak na plyn | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Tlak na plyn | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Tlak na plyn | 17 | 55 | √ | 8.8 |

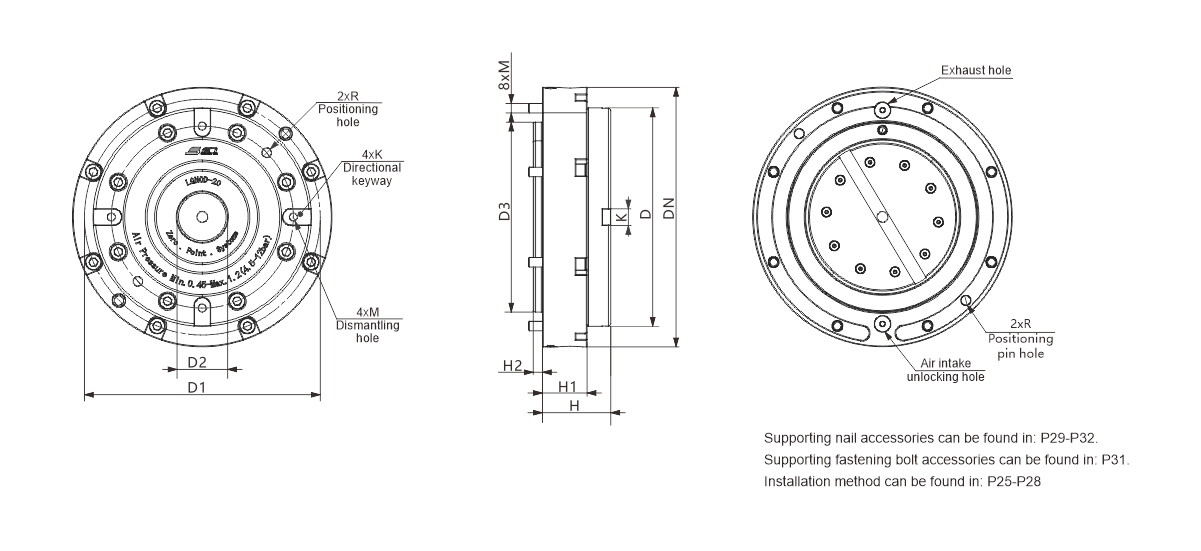

| Objednávkové číslo | Ødn | Ød | Ød1 | Ød2 | ØD3 (H7) | H | H1 | H2 | M | Ør | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Typ inštalácie typu príruby
