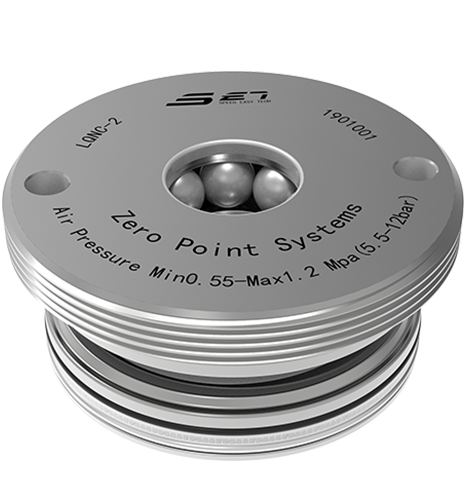

Vstavaný montážny typ závitu

  • Upínacia sila 1,25 kNk
  • Napínacia sila 5 kNk
  • Opakovaná presnosť umiestnenia <0,005 mm
  • Priemer 45 mm, celková hrúbka 20 mm, hmotnosť 0,15 kg
  • Vstavaný montážny typ závitu
  • Vstavaný montážny typ závitu
  • Vstavaný montážny typ závitu

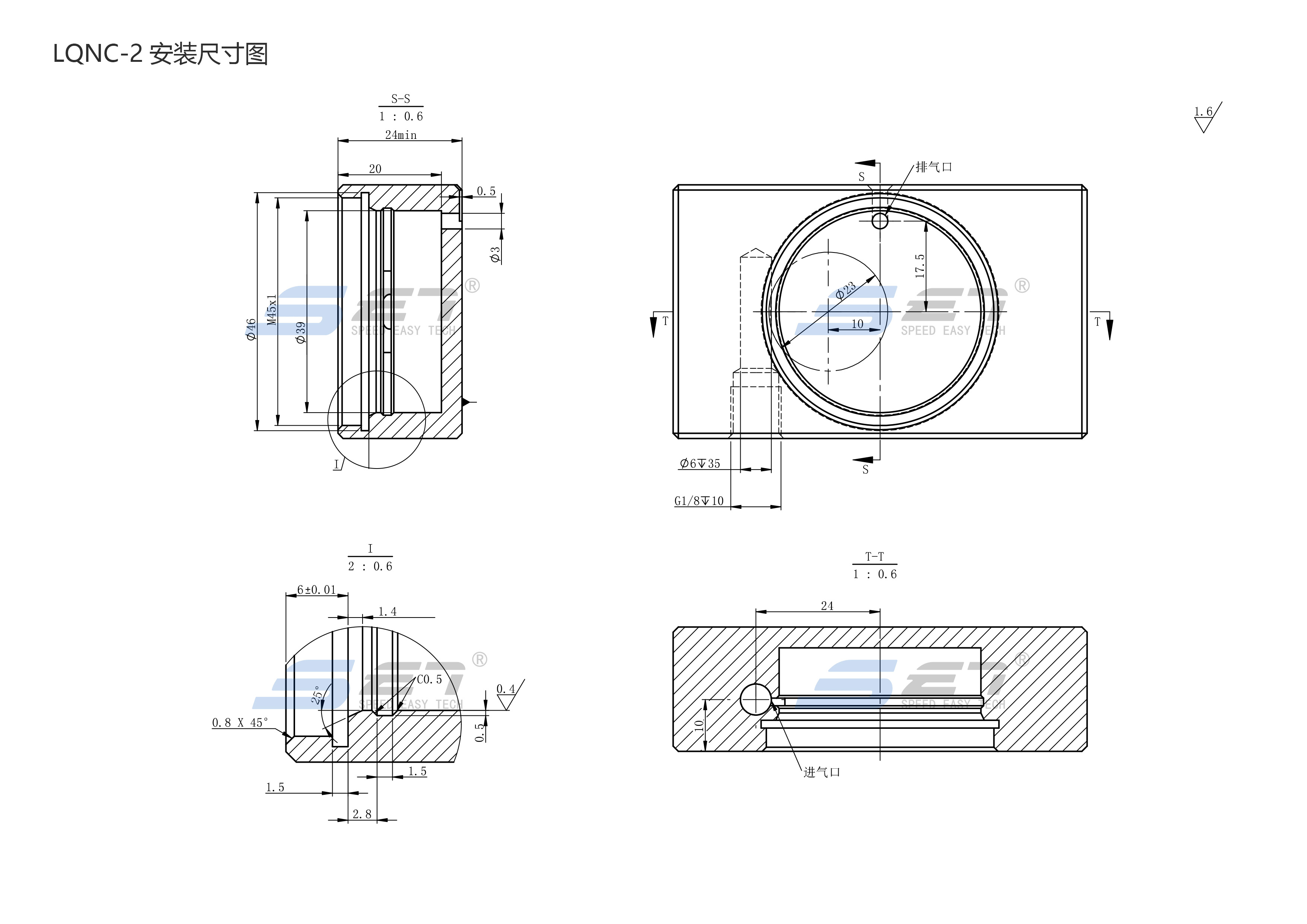

Detailný výkres
  • Vstavaný montážny typ závitu
  • Vstavaný montážny typ závitu
  • Vstavaný montážny typ závitu
Kontaktujte nás
Suzhou Set Industrial Equipment System Co., Ltd. Parametre produktu Suzhou Set Industrial Equipment System Co., Ltd. Kreslenie Suzhou Set Industrial Equipment System Co., Ltd. Sťahovanie údajov Suzhou Set Industrial Equipment System Co., Ltd. Súvisiace príslušenstvo
Prehľad produktu

Vstavaný závit vstavaný priemer polohovača nulového polohy 45 mm, celková hrúbka 20 mm, hmotnosť 0,15 kg, je vstavaný typ montážneho typu malého nulového polohovania, odomknutý tlakom vzduchu, mechanické blokovanie pružiny.
Opakovaná presnosť polohovania <0,005 mm, upevňovacia sila s jedným polohovaním 1,25 kN, napínacia sila 5kn.
Na rozdiel od tradičného vstavaného inštalačného režimu je inštalačný režim tohto polohovača nainštalovaný rotáciou skrutky, ktorý je vhodnejší pre malé a ľahké pracovné podmienky rýchlej zmeny náradia.

Vstavaný montážny typ závitu
Vlastnosti produktu

  • Vhodný na manipuláciu, priemysel automatizácie;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Vhodné pre polia na rezanie nekov.

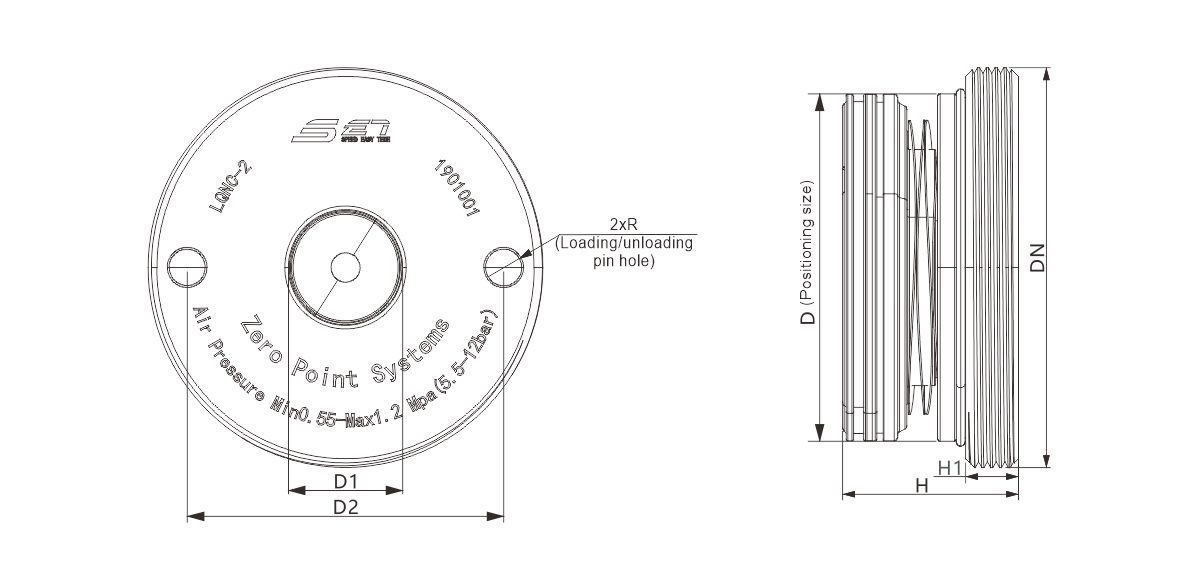

Diagram rozmerov produktu

Objednávkové číslo Metóda odomknutia

Upínacia sila (KN)

Napätá sila (KN)

Vyfúknuť

Váha (kg)

LQNC-2

Atmosférický tlak

1.25

5

√

0.15

Objednávkové číslo

DN

Ød

(H6)

Ød1

D2

H

H1

(± 0,005)

Ødr

LQNC-2

M45X1 39

13

36

20

6

4.1

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

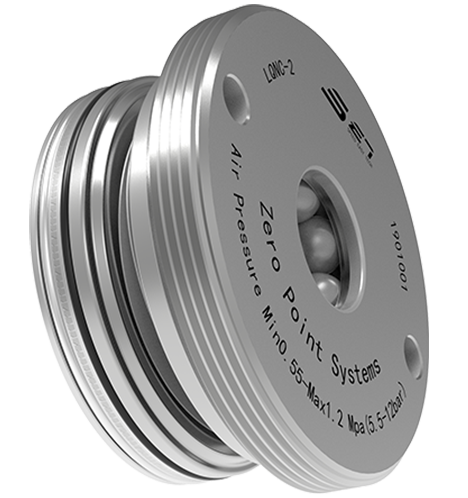

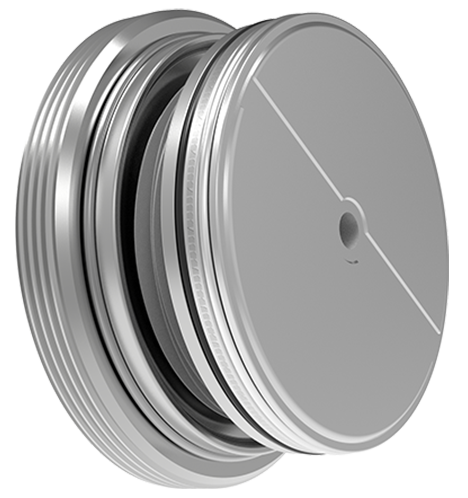

Vstavaný montážny typ závitu

  1. Vstavaný závit vstavaný priemer polohovača nulového polohy 45 mm, celková hrúbka 20 mm, hmotnosť 0,15 kg, je vstavaný typ montážneho typu malého nulového polohovania, odomknutý tlakom vzduchu, mechanické blokovanie pružiny.
  2. Opakovaná presnosť polohovania <0,005 mm, upevňovacia sila s jedným polohovaním 1,25 kN, napínacia sila 5kn.
  3. Na rozdiel od tradičného vstavaného inštalačného režimu je inštalačný režim tohto polohovača nainštalovaný rotáciou skrutky, ktorý je vhodnejší pre malé a ľahké pracovné podmienky rýchlej zmeny náradia.
